2）改进控制目标
对于恒功率控制导致的振荡，可以减小PI控制的比例系数，从而增大时间常数，达到避免振荡的目的，也可以在控制环中加入相位校正环节，但是，这会降低变换器的动态性能。此外，将恒功率控制改为恒电流控制，同样能够避免振荡的发生。
3）增加抑制振荡的电力电子装置
对于因电力电子装置如HVDC、新能源发电等引起火力发电机次同步振荡问题，可以在发电机机端安装阻尼装置称为机端次同步阻尼器（GTSSD），图7(a)为安装在GTSSD的原理图，这些控制器根据所需要阻尼的频段设计控制器中的滤波器、相位补偿和电流参考值计算，如图7(b)所示。现场试验表明，安装GTSSD可以有效地抑制发电机的轴系扭振，如图8所示。

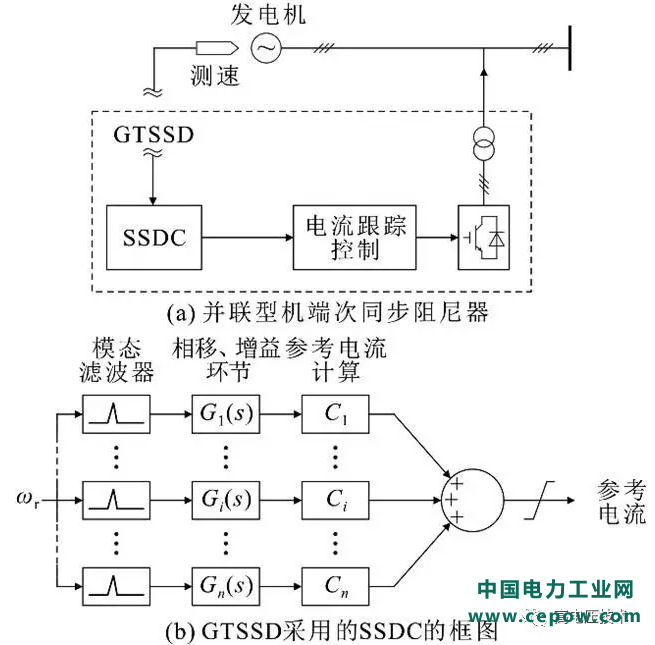

图7 次同步阻尼器装置及其控制框图

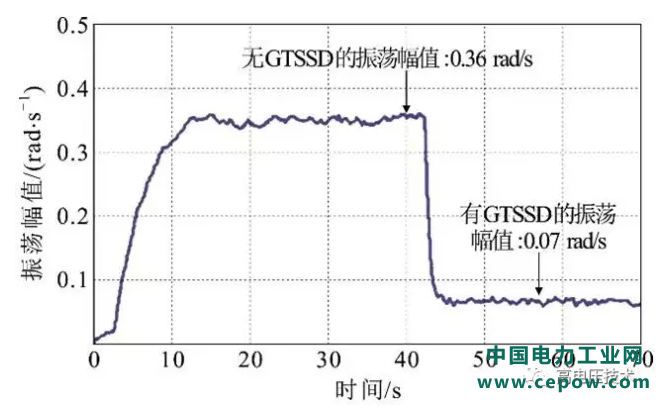

图8 次同步阻尼器的实验结果
结论
电力电子装置具有体积小、价格低、响应速度快、能够实现精确控制等诸多优点，因此，在电力系统的发、输、配、用等各个环节均得到了广泛的应用。目前，电力系统电子电子化的趋势已经十分明显。通过本文研究可以得到如下结论：
1）电力电子装置的电磁振荡及其引起的机电振荡问题日益突出，已成为制约电力电子装置或新能源发电应用的关键因素。
2）电力电子化电力系统是非线性动力系统，其大幅度的周期、准周期、非周期混沌振荡难以区分，目前还没有成熟的分析方法，需要采用时域仿真和理论分析相结合的方法进行深入研究。
3）电力电子化系统平衡点附近运动轨迹对应的负/弱阻尼振荡可以通过平衡点线性化方法进行分析，因而可以找到振荡源并采取增加阻尼的方法抑制振荡。
4）在各类抑制方案中，增加抑制振荡的电力电子装置可解决许多振荡原因不明确、振荡源不能准确定位的振荡，具有较好的工程应用前景。
后续研究
在振荡机理研究的基础上，下一步需要深入研究电力电子装置的并网控制策略，并制定合适的标准以防止振荡的发生。
作者及团队介绍
姜齐荣，博士，教授，博士生导师,主要研究方向:柔性输配电技术、电能质量分析与控制、新能源发电与分布式发电技术。
王亮，博士，讲师，主要研究方向：灵活交流输配电系统建模与控制及其在电力系统稳定和电能质量方面的应用。
谢小荣，博士，副教授，主要研究方向：电力系统稳定分析与控制、柔性交直流输配电技术、电力系统次同步振荡、微电网技术。
原论文阅读：
清华大学姜齐荣等：电力电子设备会导致电力系统振荡？
自20世纪50年代之后,电力半导体技术得到了长足的发展。大量的电力电子器件或者单个或多个串并联后作为电子开关在电力系统中应用,或者组成变换器作为电压源或电流源接入电力系统。为了能够适用于高压大电流的应用场合,在电力电子器件串并联技术的基础上,人们又提出了多种高电压大容量的变换器拓扑结构,如变压器多重化、二极管箝位的多电平变换器、链式变换器、模块化多电平变换器等等。在这些技术的推动下,传统直流输电的容量已达6400MW（4kA/±800kV）[1],单台静止同步补偿器（STATCOM）容量已达到200MVA以上[2]。由于电力电子设备具有体积小、价格低、响应速度快、能够实现精确控制等诸多优点,因此在电力系统的发、输、配、用等各个环节均得到广泛的应用。在发电环节,风力发电全部或部分是通过电力电子变换器接入电网的,而太阳能光伏发电则是全部通过电力电子变换器接入电网。在输电环节,基于大功率电力电子装置的灵活交流输电（FACTS）技术已经发展了近30a[3],静止无功补偿器（SVC）、STATCOM和可控串补（TCSC）等FACTS设备已在输电系统中得到了广泛的应用。高压直流输电（HVDC）已成为远距离大容量输电的首选,而基于全控器件的柔性直流输电（VSC-HVDC）也已经有众多的商业应用。在配电环节,定制电力技术已经得到了初步的应用,该技术包括静态串联补偿器（SSC）、静态电压调整器（SVR）、静态切换开关（SSTS）、备用储能系统（BSES）、配电静止同步补偿器（DSTATCOM）等各种电力电子设备[4]。在用电环节,电力电子装置的应用则更加广泛,如各类直流电源、变频器、有源滤波器（APF）、不间断电源（UPS）等。在微电网和未来的能源互联网中,电能的调控主要由电力电子设备实现。
随着电力系统中电力电子设备及其容量的不断增加,电力系统呈现出明显的电力电子化趋势。这种趋势使得电力系统面临新的问题与挑战,其中影响最大的是电力电子化电力系统中的振荡问题。
1 电力电子化电力系统的振荡问题
电力电子装置接入电力系统后,能否安全稳定运行,主要应考虑两种情况。一种情况是电力系统发生大的扰动后,电力电子装置能否不脱网并且通过调节控制提高系统的安全稳定性;另一种情况是,在系统稳态或发生小扰动情况下,电力电子装置能否安全可靠地运行并发挥其调节控制功能。第1种情况可以归结为电力电子装置在各种低电压、高电压或三相电压不对称工况下的穿越能力,属于暂态问题,本文暂不考虑。本文主要讨论第2种情况,其本质是电力电子装置的振荡问题。传统电力系统的振荡主要分为全局的低频振荡（0~3Hz）及局部发电机与外部网络的次同步振荡（<50Hz）。因电力电子装置具备优良的性能,因此在电力系统中应用越来越普遍,开始时其引起的振荡问题并未引起人们的重视。对于电力电子装置接入电网后引起的局部振荡问题,大多可通过修改其控制策略加以避免,如1977年10月在美国北DAKOTA的SquareButte地区因安装高压直流输电系统的测试中出现的HVDC引起邻近汽轮发电机的次同步振荡问题[5]。此时,人们对电力电子装置可能引起振荡的潜在危害并没有思想准备。随着电力电子装置应用的日益广泛,在实际工程中,人们发现当众多电力电子变换器并联运行时,某些情况下也能够导致振荡。1995年,在苏黎世发生了四象限电力机车与牵引网间的振荡现象[6],这是典型的多个电力电子装置与供电系统之间出现的振荡现象。此后,电力电子装置引起振荡的问题才逐步引起人们的关注。2007年12月,我国大秦线的和谐号动车（HXD1）因投入机车数过多出现了机网振荡问题[6]。经过分析,认为造成振荡的原因主要是牵引供电网比较弱且机车台数过多而其控制策略不合理。2009年12月,上海洋山港四象限变频器提升机群引起了10Hz左右的振荡,进而激发电压闪变,10kV母线上有功功率和无功功率的变化振荡情况如图1所示。2010年,内蒙狼尔沟弱电网与STATCOM、双馈型风力发电机发生振荡。同年,呼伦贝尔电厂与HVDC和串补间发生次同步振荡,如图2所示。2012年12月,河北沽源风电场双馈型风力发电机与串联补偿电容产生次同步振荡,如图3所示[7]。2015年初,新疆哈密三塘湖电网风电场与火电机组发生振荡,如图4所示,其后又多次出现类似的振荡,而因为振荡还导致3台火电机组跳闸。在配电网侧,人们也发现APF与并联无功补偿电容器间会发生振荡[8]。图5为某STATCOM装置在弱系统条件下出现振荡的波形[9]。上述振荡问题有的通过改进电力电子装置的控制策略已经解决,有的通过安装振荡抑制装置已经解决,但还有部分振荡问题目前还在研究之中。如,新疆哈密三塘湖电网风电场与火电机组的振荡问题其机理还不清楚,目前采取的对策是一旦发生振荡就切除风电场,这将引起大量弃风并造成巨大的浪费。由于电力系统电力电子化趋势明显,其振荡问题已经对电力电子装置的推广应用产生了不良影响,对系统的安全稳定运行造成了危害,因此探寻振荡的机理,找出消除振荡的措施是十分必要的。本文对这些振荡的产生机理及其抑制措施进行梳理和归纳。
2 电力电子装置引起振荡的机理分析
对电力系统振荡机理的研究已经取得了许多成果[10-13],而电力电子化电力系统的振荡有其特殊性,其中最为明显的是电力电子装置惯性小、响应速度快,因此这类振荡的频率显著提高了,所以不能完全借用已有的成果。通过对上节所述振荡现象的分析,可以将振荡分成4类：电力电子装置内部的振荡、电力电子装置与系统间的振荡、多变换器并联运行时变换器之间的振荡以及电力电子装置与电机之间的次/超同步振荡。本节将利用数学分析从物理机理上探寻上述振荡产生的原因。
