振动膜作为一项新型膜分离技术，通过振动在膜表面产生高剪切力，阻止颗粒在膜表面沉积吸附，降低结垢可能性，从而保持较高的过滤速度，因此可以处理含固量高的液体。在化工废水“零排放”项目中，可用于将浓盐水进一步浓缩，以减小后续蒸发器的规模，达到降低投资和节约能源的目的。
1工程应用
1．1工程概况
内蒙古某煤化工企业的回用水“零排放”项目应用了该振动膜系统，工艺流程如下：系统进水(达标废水、循环排污水和脱盐水)一回用水调节池一软化澄清池一V型滤池一超滤装置一反渗透装置(浓水)一浓水反渗透装置(浓水)一振动膜装置(浓水)一蒸发装置。振动膜装系统设计进水量为40Ill／h，设计进水水质见表1。

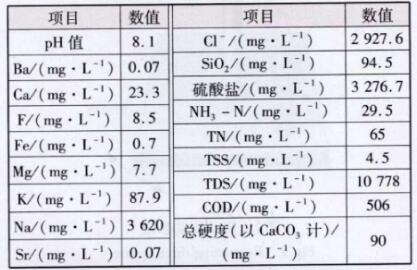

表1设计进水水质
1．2系统配置
振动膜系统设计为2套，主要设备配置如下：
①膜包。型号为i84；共2套，每套6个组件；膜面积共130m，采用RO膜片，工作压力为3．45MPa，温度为5～60oC，pH值为2～12。
②振动系统。共2套，每套6个组件；最大振幅为1．9cln，频率范围为49～55Hz，最大噪声<85(1B，轴承转速为2800～3100r／min；电机功率为15kW，三相，380V，AC，转速为3525r／mi13。
③进料泵。共12台，每套6台(4用2备)，Q=16ITI／h，H=170Il1．N=22kW。
④预过滤器。共6台，每套3台(2用l备)，40m／h，60日
⑤cl1)在线清洗桶。共2个，每套1个，聚丙烯材质，l。
⑥化学计量泵。共6台，每套3台，Q=300l／h，H=1．0MPa，N=550W。
⑦CIP进水泵。共2台，每套l台，Q=16m／11，H=1．7MPa，N=15kW。
⑧进水池。2座，单座尺寸为5nl×4mx4．5m，容积为90m(单池)。
⑨浓缩池。1座，尺寸为5m×3m×4．5Ill，有效容积为60113。
