技术
2.2操作温度对处理效果的影响
图3给出不同操作温度下，膜通量和盐分截留率的变化。

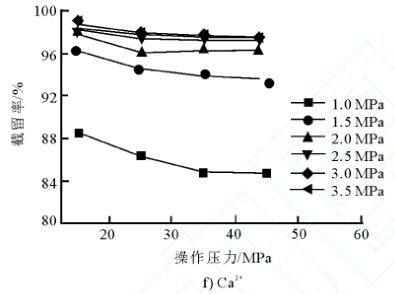

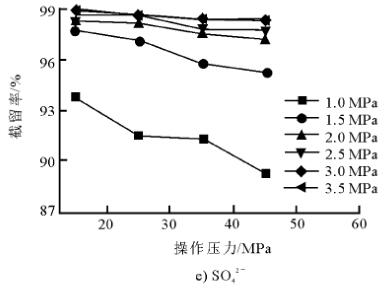

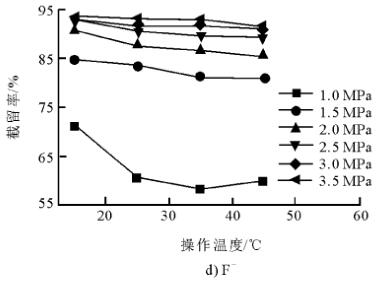

图3操作温度对处理效果的影响
如图3所示，操作温度升高，膜通量增大，盐分截留率减小。当操作压力为2.5MPa，操作温度由15℃增加至45℃时，膜通量由5.54L/(m2˙h)上升至9.33L/(m2˙h)，TDS、Cl–、F–、SO42–和Ca2+的截留率分别由95.34%、95.25%、92.71%、98.75%和98.28%下降至91.46%、90.10%、89.09%、97.77%和97.18%。
膜通量增大的主要原因是操作温度升高，水的缔合体减小，并且水的黏度降低，扩散系数增加，使水更加容易在操作压力作用下透过膜。盐分截留率减小的主要原因是溶液中水合离子的半径随操作温度升高而减小，增大了盐离子的透过率，盐分截留率减小。
从图3c)—f)还可以看出，各种盐分的截留率受操作温度影响不同，按受影响程度大小排列顺序为Cl–>F–>TDS>SO42–>Ca2+。这可能是操作温度变化引起溶液中的盐分水合离子半径变化，而各种盐分对水温的适应能力不同[18]所致。操作压力越大，各种盐分截留率受操作温度影响程度越小，可能是由于操作压力越大，膜通量越大，浓差极化越严重，膜面盐分浓度越高，盐分的透过率受操作温度影响越小。
总之，操作温度升高有利于膜通量的提高，但会降低盐分的截留率，在保证产水水质符合要求的前提下，可以适当升高操作温度增大膜通量，因此将操作温度控制在25℃较合理。
