采用纳滤膜深度处理燃煤锅炉电厂脱硫废水

2.5浓缩比对处理效果的影响

表1给出了不同浓缩比条件下的膜通量、出水中盐分含量、盐分截留率估算值及原水浊度变化。随着浓缩比的增加，原水中盐分浓度增大，操作压力不变的条件下，膜通量下降，浓差极化现象加剧，盐分的透过率增加，截留率减小，滤液中盐分含量增加。由表1中各盐分截留率可以看出，在不同压缩比条件下，二价离子的截留率仍高于一价离子。

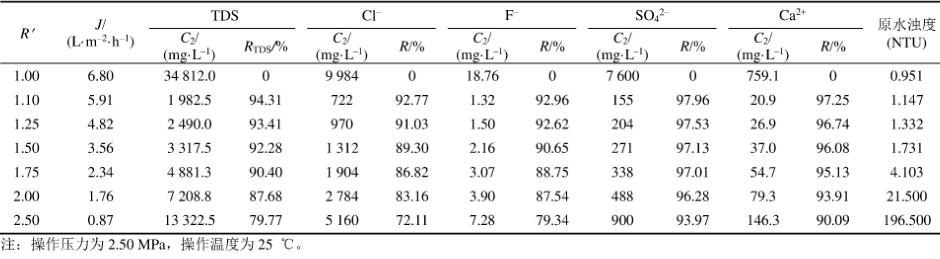

表1不同浓缩比条件下纳滤处理效果及原水浊度

采用VisualMINTEQ3.1软件模拟计算不同浓缩比条件下原水中硫酸钙饱和指数，结果见表2。硫酸钙晶体的饱指数增加，沉淀析出的可能性增大。当浓缩比达到1.75时，开始出现的白色结晶物。图6为浓缩结晶物的实物照片、SEM和XRD照片。综合分析，纳滤浓缩结晶产物为硫酸钙晶体。因此，在纳滤处理过程中，及时去除硫酸钙结晶产物是控制膜污染和减少膜清洗次数的关键。

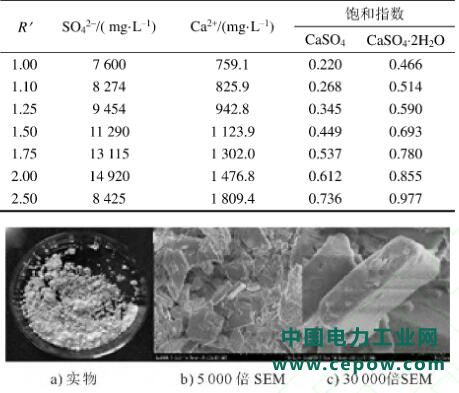

表2不同浓缩比条件下原水硫酸钙饱和指数模拟计算结果

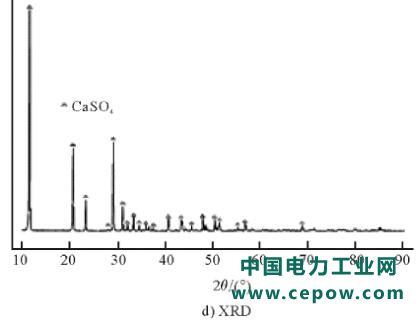

图6结晶析出物

2.6纳滤出水水质

在操作压力为2.50MPa、操作温度为25℃条件下，纳滤原水处理前后水质检测结果见表3。由表3可见，纳滤膜处理后的水质满足谢春霞等[23]讨论的回用水用于湿法脱硫系统工艺水的水质要求。

因此，对脱硫废水化学沉淀处理出水进行纳滤膜处理脱盐，其出水可以满足湿法脱硫系统工艺水的水质要求，实现电厂节约用水和减少排放量的目的，并且对实现火电厂脱硫废水零排放具有重要指导意义。

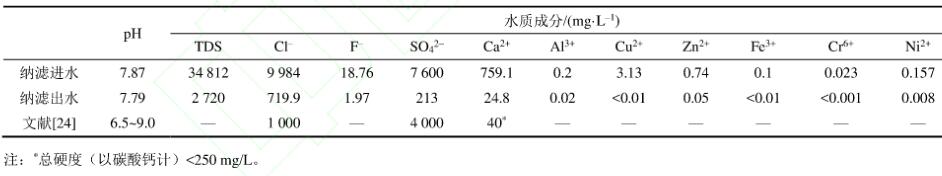

表3纳滤膜处理前后水质分析

3结论

1）增大操作压力有利于提高膜通量，但操作压力过高，浓差极化较为严重，易造成膜堵塞，且盐分的截留率变化不大，因此操作压力控制为2.5MPa较为合适；操作温度升高，膜通量增大，但盐分的截留率减小，将操作温度控制在25℃较合理；膜通量以及盐分的截留率随操作时间都不断减小，建议每隔5.3h清洗一次；浓缩比增大，膜通量和盐分的截留率下降，当浓缩比达到1.75时，开始析出硫酸钙晶体，及时去除硫酸钙结晶产物是控制膜污染和减少膜清洗次数的关键。

2）原水中Al3+和PAM的存在均对纳滤膜通量和盐分的截留率有消极影响，Al3+的影响较PAM更为严重，并且建议预处理过程中适量使用预处理药剂，有助于降低膜污染程度，提高深度处理效率。

3）纳滤膜深度处理脱硫废水，可使出水水质满足湿法脱硫系统工艺水的水质要求，实现电厂节约用水和减少排放量的目的，并且对实现火电厂脱硫废水零排放具有重要指导意义。
