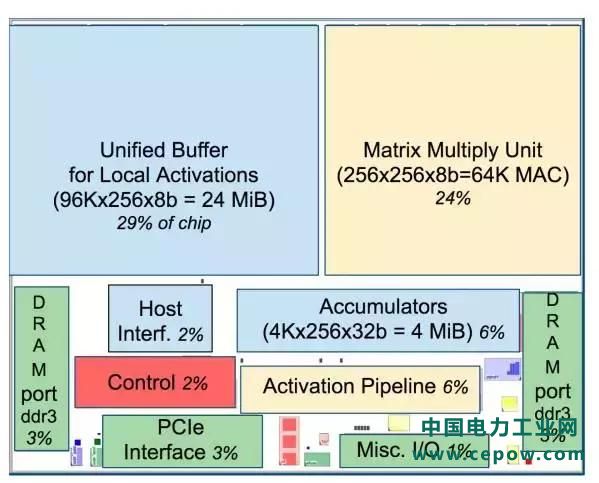

图 2：TPU 芯片布局图。阴影同图 1。蓝色的数据缓存占芯片的 37％。黄色的计算是 30％。绿色的I／O 是 10％。红色的控制只有 2％。CPU 或 GPU 中的控制部分则要大很多（并且非常难以设计）。

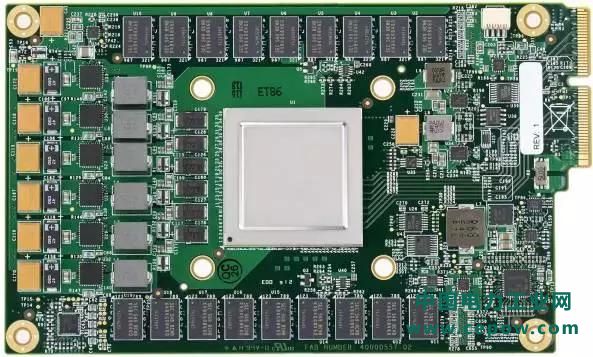

图3：TPU印制电路板。可以插入服务器 SATA 盘的卡槽，但是该卡使用了 PCIe Gen3 x16 接口。

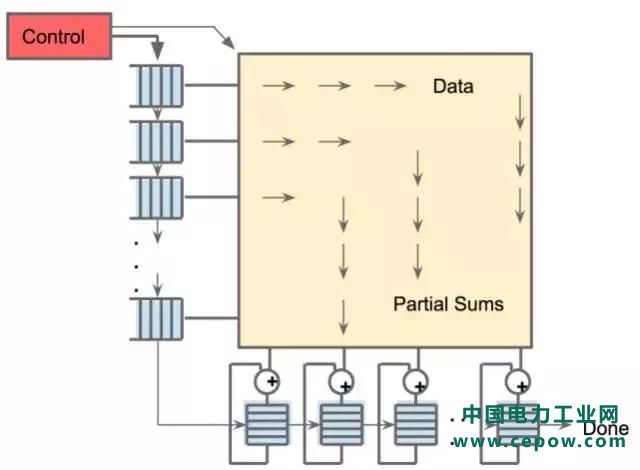

图4：矩阵乘法单元的 systolic 数据流。软件具有每次读取 256B 输入的错觉，同时它们会立即更新 256 个累加器 RAM 中其中每一个的某个位置。

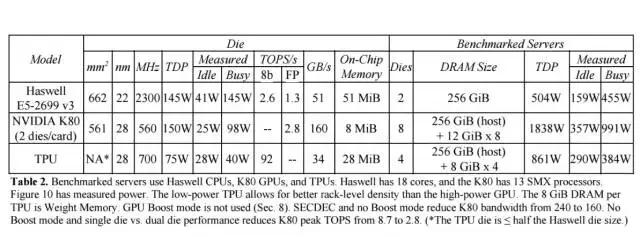

表2：谷歌 TPU 与英特尔 Haswell E5－2699 v3、英伟达Tesla K80 的性能对比。E5 有 18 个核，K80 有 13 个 SMX 处理器。图 10 已经测量了功率。低功率 TPU 比高功率 GPU 能够更好地匹配机架（rack）级密度。每个 TPU 的 8 GiB DRAM 是权重内存（Weight Memory）。这里没有使用 GPU Boost 模式。SECDEC 和非 Boost 模式把 K80 带宽从 240 降至 160。非 Boost 模式和单裸片 vs 双裸片性能把 K80 峰值 TOPS 从 8．7 降至 2．8（＊TPU 压模小于等于半个 Haswell 压模大小）。

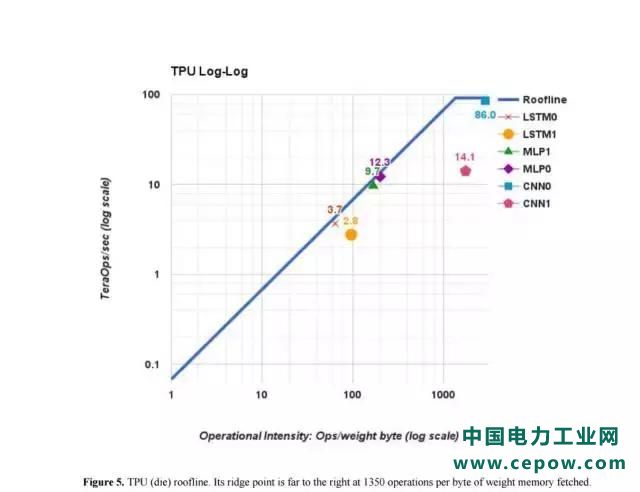

图5：TPU （die） roofline。 其脊点位于所获权重内存每字节运行 1350 次的地方，距离右边还比较远。
