（a） KLu2F7： 38％Yb3＋， 2％Er3＋ UCNPs的上转换光致发光光谱；
（b） UCNPs中4S3／2 － 4I15／2在543 nm转换衰减曲线图；
（c）UCNPs中4F9／2 － 4I15／2在668 nm转换衰减曲线图；
（d）UCNPs中2F5／2 － 2F7／2在980 nm转换衰减曲线图；
（e）980 nm连续波长（CW）激光激发下UCNPs的简化能量传输图。

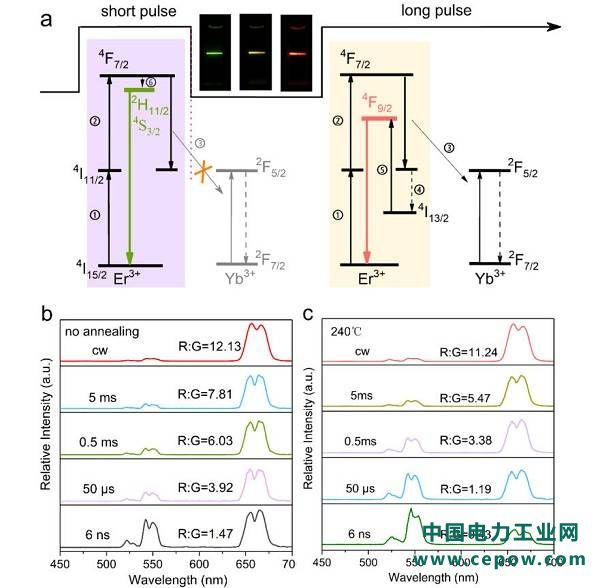

图四、UCNPs的能量传递和发射光谱
（a） KLu2F7： 38％Yb3＋， 2％Er3＋ UCNPs在980 nm短脉冲和长脉冲激发下的能量传递过程；
（b） 热退火前， KLu2F7： 38％Yb3＋， 2％Er3＋ UCNPs的上转换发射光谱；
（c） 热退火后， KLu2F7： 38％Yb3＋， 2％Er3＋ UCNPs的上转换发射光谱。

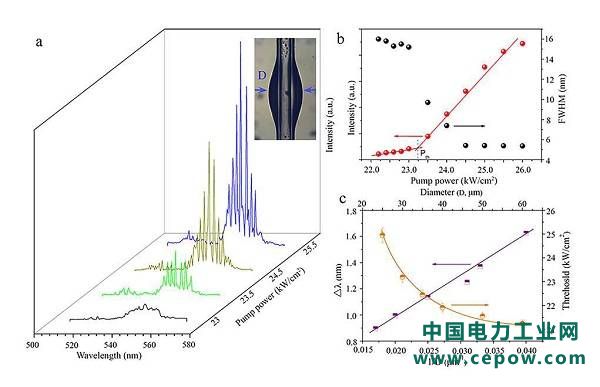

图五、UCNPs的微腔激光变化
（a） KLu2F7： 38％Yb3＋， 2％Er3＋ UCNPs在室温下获得980 nm激光激发下的微腔激光光谱；
（b） 输出功率和发射线宽与激发功率图；
（c） Pth 、△λ 和1／ D基于微腔激光的绿色发射测量值。
研究采用了HAADF－STEM直接观察了薄的均匀厚度的KLu2F7： 38％Yb3＋， 2％Er3＋ UCNPs的聚集结构。利用湿化学反应方法和结构中镧离子的排列，在Lu3＋的结晶位点上找到的活化剂在没有带来不需要的缺陷情况下得到了明显的证明。制备的KLu2F7： 38％Yb3＋， 2％Er3＋ UCNPs在980 nm连续波激光激发下，提高了一个数量级以上的上转换光致发光强度的变化。表面热退火工艺，在制备UCNPs时，克服其表面缺陷是一种可行的方法。
