(1)对锅炉原设的三级过热器管进行切除、更换,焊口为炉外侧靠近集箱处。三级过热器管子材质:12Cr1MoVG,规格为:34mm×4.5mm,新过热器管屏结构不变。
(2)更换锅炉三级过热器管束的疏形板、托架及过热器穿墙处的密封板等附件。
(3)改变锅炉烟气冷却室的保温材料,增加冷却室的吸收热量,降低烟气出口温度。
(4)改造凝渣管,调整烟气流方向,使烟气流大部分冲向第三通道中部,从而避免烟气流正面冲向三级过热器支座的状况,减少烟气对过热器支座的腐蚀。

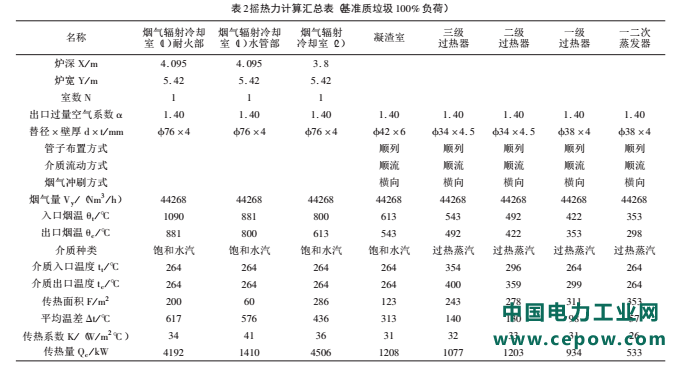

(5)增加凝渣管换热管子的数量,从而降低烟气进入过热器系统的温度,消除和减少可能发生的高温腐蚀现象。改造后的热力计算汇总表,见表2。
4预防腐蚀措施
针对垃圾焚烧锅炉过热器腐蚀原因,提出以下建议和措施:
(1)可考虑采用Ca基吸收剂[如Ca(OH)2、CaCO3等]对垃圾焚烧生成的大量HCl和Cl2进行吸收。
(2)在过热器管外壁进行热喷涂耐腐蚀金属涂层或耐高温防腐蚀涂层,防止由于Cl、S等元素导致过热器管外壁的快速腐蚀。
(3)采用耐腐蚀高温合金钢。解决过热器高温腐蚀现象,如果用高Cr钢作为受热面管子的材料,在高Cr钢材料表面会形成致密的氧化膜Cr2O3,其具有良好的耐熔融硫酸盐的腐蚀性能。
(4)可以通过改变锅炉结构型式和受热面布置位置,以控制进入过热器的烟气温度,使过热器管壁温避开高温腐蚀严重区域,在一定限度内降低腐蚀反应速度,从而减轻高温腐蚀;同时合理控制烟气流动,从而强化传热并减轻过热器积灰腐蚀。
综上所述,根据垃圾焚烧余热锅炉的实际情况,采取相应的预防措施,可以有效减轻过热器腐蚀,促进锅炉安全经济运行。
